190gに、EO/IRと
AI追跡のすべてを。
国産ドローンに載せる、NDAA準拠デュアルセンサージンバル
Gremsy LYNXは、4K HDR可視光カメラと640×512サーマルカメラ、AI検知・追跡を190g（NDAAモデル）に統合したジンバルペイロード。Pixhawk / CubePilot、ArduPilot / PX4に対応し、開発中の機体への統合を前提に設計されています。
デュアルカメラ
IP54
対応
190g〜
設計
視認
国内ドローンメーカーにLYNXが選ばれる3つの理由
LYNXは完成機のオプション品ではなく、機体に組み込む「開発部材」です。SkyLink Japanは正規代理店として、選定から量産供給までを国内で支援します。
オープンプラットフォーム前提の設計
Pixhawk / CubePilot / Skynode に対応し、ArduPilot / PX4で制御可能。Gremsy Payload SDKにより自社GCS・アプリへの組み込みも行えます。MAVLinkベースの国産機体に、追加開発を最小限に統合できます。
NDAA準拠モデルで調達要件に対応
官公庁・防衛・重要インフラ向けの提案では、ペイロードを含めたサプライチェーン全体の非中国製要件が問われます。LYNX NDAAモデル（FLIR製サーマルセンサー搭載）は、こうした調達要件を見据えた機体企画に対応します。
国内在庫・国内サポート
正規代理店として国内での在庫・技術問い合わせ・修理受付に対応。検証段階の技術支援から量産時の安定供給まで、海外メーカーと直接やり取りすることなく日本語で完結します。
ミッション性能
超小型設計に、4K HDR対応のEO/IRデュアルスペクトル映像と自律検知・追跡AIを統合。公共安全、DFR、防衛用途など、機体メーカーが狙う高付加価値市場の要求性能に応えます。

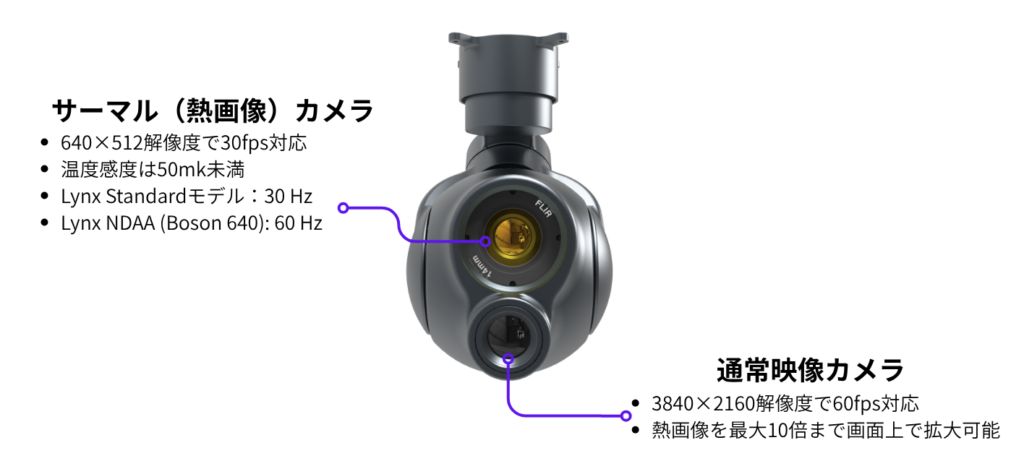

EO/IRデュアルセンサー ＋ AI検知・追跡

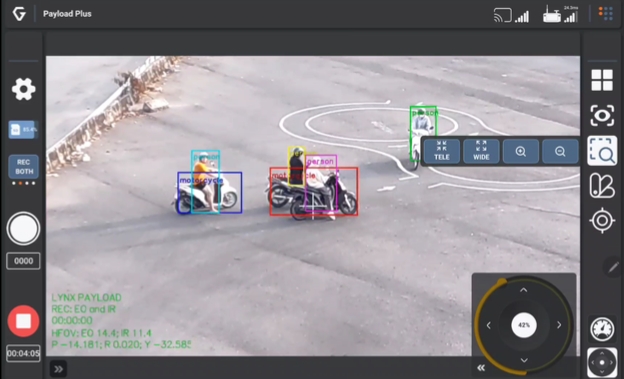

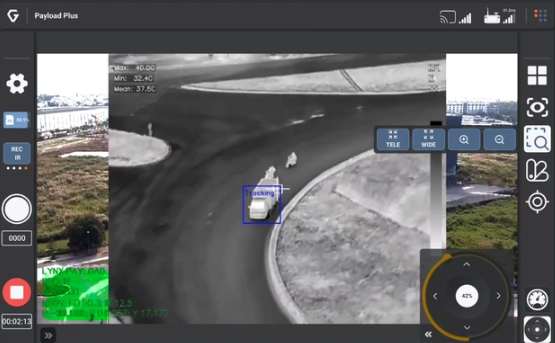

12.3MPの可視光カメラと640×512の放射測温対応サーマルカメラを1つの球体ジンバルに統合。AIによる人物・車両の自動検知と対象追尾に対応し、EO / IR / PiP（EO+IR）の表示切替が可能です。
- EO：1/2.3型 CMOS 12.3MP、4K/60fps記録、DOL-HDR、10xデジタルズーム
- IR：640×512、NETD ≤50mK、温度測定 最大500℃、8xデジタルズーム

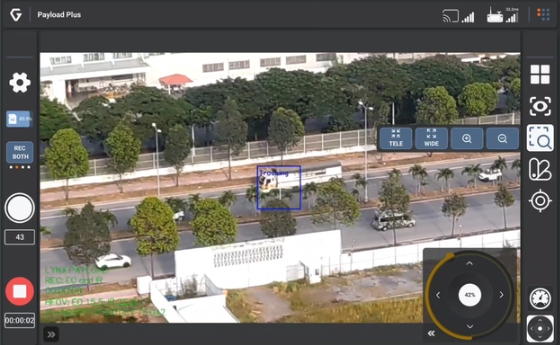

- AI検知（人物・車両）＋対象追尾（EO、12〜15fps）
夜間視認性能 — 最低被写体照度 0.001 Lux
低照度環境や暗所でも鮮明な映像を取得。夜間の警備監視、災害時の捜索、夜間点検など、運用時間帯を制限しない機体づくりに貢献します。
190g〜の超小型・球体デザイン
NDAAモデル190g / Standardモデル235g。外形寸法80×60×96mmの球体形状は空力的に有利で、マルチコプターはもちろんVTOL機・固定翼機への搭載に最適。ペイロード重量を抑えることで、機体側の飛行時間・運用範囲の設計余裕を広げます。
- ボトムマウント、3ボールラバー防振
- 入力電圧15–52 VDC（メインボード）、動作時消費電力 約15W
- 動作温度 -20℃〜50℃、対応飛行速度 60〜80km/h

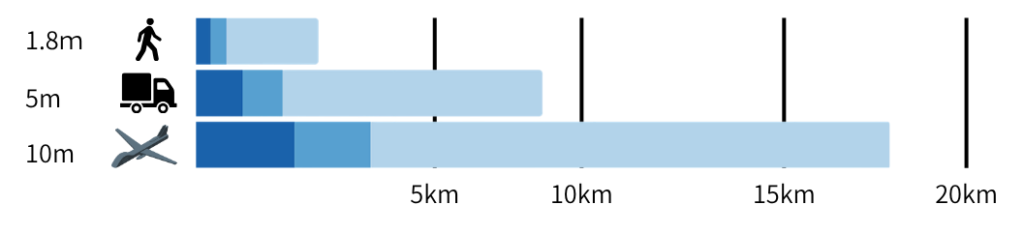

DRI性能（検知・認識・識別距離）
対象をどの距離から「見つけ」「見分け」「特定」できるかを示す指標です。提案時の性能根拠としてご活用ください。
| 人間 | 自動車 | UAV | |
|---|---|---|---|
| 検知 | 3.1 km | 8.7 km | 17.4 km |
| 認識 | 0.8 km | 2.2 km | 4.4 km |
| 識別 | 0.4 km | 1.2 km | 2.5 km |
| 人間 | 自動車 | UAV | |
|---|---|---|---|
| 検知 | 1.4 km | 4 km | 7.9 km |
| 認識 | 0.7 km | 2 km | 4 km |
| 識別 | 0.4 km | 1 km | 2 km |
2つのモデル — 調達要件で選ぶ
基本性能は共通。違いは「サーマルセンサーの供給元」と「重量」です。想定する納入先の調達要件からお選びください。

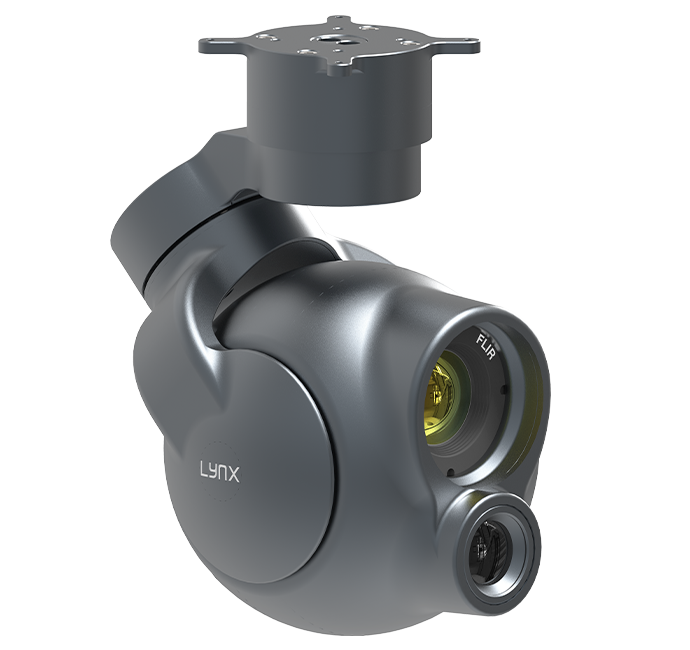

LYNX NDAA
- ペイロード重量190g
- IRセンサーFLIR製 VOxマイクロボロメーター
- IRフレームレート60Hz
- IRレンズ14mm EFL（固定フォーカス）

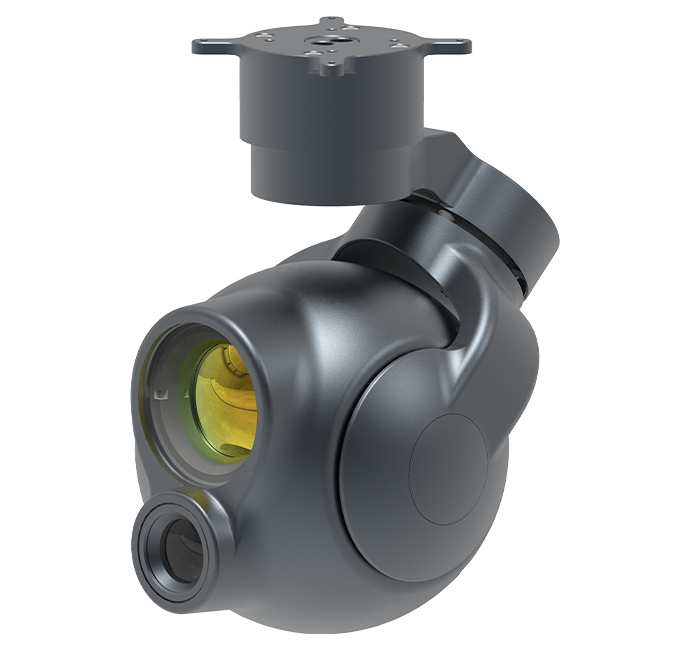

LYNX Standard
- ペイロード重量235g
- IRセンサー放射測温対応サーマルセンサー
- IRフレームレート25 / 30Hz
- IRレンズ19mm EFL（固定アサーマル）
EOカメラ・ジンバル性能・対応プラットフォームは両モデル共通です。詳細は仕様一覧をご覧ください。
機体統合サポート — 選定から量産まで
ペイロード統合は「買って終わり」ではありません。SkyLink Japanは正規代理店として、貴社の機体開発スケジュールに沿った技術支援を行います。
| 対応プラットフォーム | |
|---|---|
| フライトコントローラー | Pixhawk / CubePilot / Skynode |
| オートパイロット | ArduPilot / PX4 |
| コントローラー・地上局 | 各種送信機、QGroundControl対応グランドステーション、Gremsy Payload Assistant対応端末 |
| SDK | Gremsy Payload SDK（自社GCS・アプリへの組み込み） |
| 映像インターフェース | HDMI出力（1080p/60fps）／イーサネット映像ストリーミング（RTSP、720〜1080p、遅延100〜200ms） |
| 電源 | 入力15–52 VDC（メインボード）／ペイロード電源 12 VDC/5A |
上記以外の構成（独自FC等）への統合可否は個別にご相談ください。
技術相談・仕様適合確認
機体側の電源・重量・I/F要件とLYNXの適合性を事前確認。日本語の技術窓口が対応します。
評価・検証
評価用の実機確認・デモを通じて、搭載検証を支援します。
統合開発支援
SDK・MAVLink連携、映像伝送、GCS組み込みに関する技術情報の提供とメーカーへのエスカレーション。
量産供給・保守
量産フェーズでの安定供給と、国内での修理・メンテナンス受付。
仕様一覧
カテゴリを選択してご確認ください。
| 項目 | LYNX Standard | LYNX NDAA |
|---|---|---|
| ペイロード重量（システム全体） | 320–365g | 320–365g |
| ペイロード重量 | 235g | 190g |
| 外形寸法（D×W×H） | 80×60×96 mm | |
| 防振システム | 3ボールラバー方式 | |
| 防水防塵性能 | IP54 | |
| 対応飛行速度 | 60〜80 km/h | |
| 入力電圧（メインボード） | 15–52 VDC | |
| ペイロード電源入力 | 12 VDC / 5A | |
| 消費電力 | スタティック：15W（12V/1.25A） 動作時：15W（12V/1.5A） モーターロック時（最大）：40W（12V/3.3A） | スタティック：15W（12V/1.1A） 動作時：15W（12V/1.25A） モーターロック時（最大）：40W（12V/3.3A） |
| 動作温度 | -20℃〜50℃ | |
| 保管温度 | -20℃〜60℃ | |
| 項目 | LYNX Standard / NDAA 共通 |
|---|---|
| センサー | 1/2.3型 CMOS — 12.3MP |
| 解像度 | 4056×3040 |
| ピクセルサイズ | 1.55µm × 1.55µm |
| 視野角（HFOV / VFOV / DFOV） | 60.4° / 32° / 72.4° |
| 絞り値 | f/2.8 |
| 焦点距離（EFL） | 5.4mm |
| ズーム | 1x〜10x デジタルズーム |
| HDR | DOL-HDR：30fps |
| 歪み | <3% |
| 最低被写体照度 | 0.001 Lux |
| 項目 | LYNX Standard | LYNX NDAA |
|---|---|---|
| センサータイプ | 放射測温対応サーマルセンサー | VOxマイクロボロメーター（FLIR） |
| 解像度 | 640×512 | |
| フレームレート | 25Hz / 30Hz | 60Hz |
| ピクセルサイズ | 12µm | |
| 波長帯域 | 8–14µm | |
| 測定温度範囲 | 最大150℃（High Gain）／最大500℃（Low Gain） | |
| レンズ | 19mm EFL（固定アサーマル） | 14mm EFL（固定フォーカス） |
| 水平視野角（HFOV） | 約32° | 32° |
| デジタルズーム | 1x〜8x | |
| 温度感度（NETD） | ≤50mK | |
| 項目 | LYNX Standard / NDAA 共通 |
|---|---|
| 取り付け方式 | ボトムマウント |
| ジンバルモード | Off / Lock / Follow / Mapping |
| 角度振動範囲 | ±0.01° |
| 最大回転速度（Pan / Tilt / Roll） | 100°/s |
| 可動範囲（機械式） | Pan：±170° Roll：±50° Tilt：-140°〜50° |
| 制御範囲 | Pan：±165° Roll：±30° Tilt：-130°〜40° |
| 機能 | 詳細（Standard / NDAA 共通） |
|---|---|
| 対象追尾 | EOカメラのみ対応、基本追尾フレームレート12〜15fps |
| AI対象検知 | EOカメラのみ対応、フレームレート5fps、標準検知対象：人物・車両（アップグレード対応） |
| カメラ表示モード | EO / IR / EO+IR / IR+EO 切替対応 |
| HDMI映像出力 | 1080p/60fps（安定動作のためケーブル長50cm未満を推奨） |
| イーサネット映像ストリーミング | 解像度720〜1080p、RTSP対応（RTP開発中）、遅延100〜200ms（720p H.264） |
| 動画記録 | EO：3840×2160/60fps（MKV/MP4） IR：640×512 PiP：1080p/60fps |
| 静止画撮影 | EO：3840×2160 JPEG IR：640×512 JPEG/CSV/TIFF PiP：1920×1080 JPEG |
| メディアストレージ | MicroSD（最大128GB）＋内蔵ストレージ64GB |
| ジオタグ付与 | GPS座標、ジンバル姿勢、ズーム情報を記録 |
| 温度情報オーバーレイ | IR映像上への温度情報表示に対応 |
| 生サーマルデータ出力 | 対応（最大5Hz）、個別サーマル映像出力にも対応 |
| EagleEye（シーン概要表示） | EO・IRの両方に対応 |
| Webアプリ設定 | 対応（イーサネット経由・HTTPサーバー） |
| サードパーティアプリ連携 | 非対応 |
国内正規代理店としてのサポート体制
海外メーカー製ペイロードの採用で不安になるのは「壊れたとき」「量産のとき」。SkyLink Japanが国内窓口として対応します。
日本語の技術窓口
統合時の技術的な質問・トラブルを日本語で受付。必要に応じてGremsy本社へエスカレーションし、回答まで窓口として伴走します。
国内在庫・供給
評価用・量産用の国内供給に対応。納期・在庫状況は都度ご案内します。
修理・メンテナンス受付
故障・不具合時は国内で受付。切り分け診断からメーカー修理の手配までを代行します。
