植生下の地表面まで、
伐採せずに取る。
イタリア 3DT社製の小型LiDARスキャナ。高性能IMUを搭載し公共測量に準拠。ドローンが飛ばせない山間地・人口密集地・地下構造物でも、同じ機材で計測を継続できます。
こんな現場で使われています
プラットフォームを載せ替えることで、空撮できない現場も同一機材でカバーします。用途が決まっている方は、そのまま「機種を選ぶ」へお進みください。
送電線・鉄塔まわりの離隔確認
線下の樹木や地表面を含めた3D把握。長距離を一度の飛行計画で処理できます。

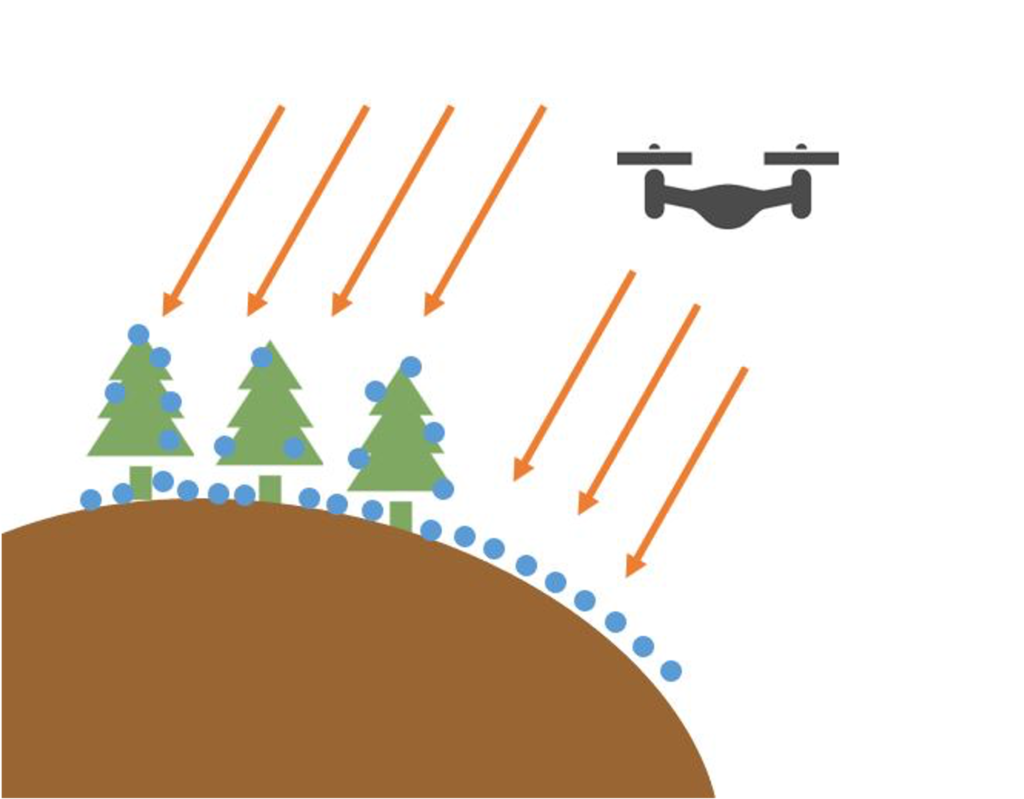

山間部・植生下の地形測量
樹冠を透過して地表面（グランドデータ）を取得。事前伐採が不要になります。
市街地・道路のMMS計測
飛行制限のある人口密集地は車両搭載で走行計測。後処理で位置精度を補正します。
トンネル・地下・屋内の点検
GNSSの届かない閉所をバックパックで歩行計測。危険箇所への立ち入りを減らします。
導入要件を先に確認する
機材選定より前に確認されることの多い3点をまとめています。詳細条件は現場ごとに異なるため、個別にご相談ください。
公共測量への準拠
高性能IMUを搭載し、公共測量に準拠した計測が可能です。作業規程・成果品の要求仕様に沿った運用方法をご提案します。
搭載機体の要件
DJI Matrice 300 RTK／Matrice 350 RTK 用マウントキットに対応。その他のUAVについてもカスタム対応が可能です。
点群処理までの体制
点群データ出力ソフトと後処理ソフトウェア POSPac UAV（いずれも永久ライセンス）が付属します。講習指導サービスにより、自社に点群処理の専任者がいない状態からでも運用を立ち上げられます。
機種を選ぶ
3機種の精度（正確度5cm／精度3cm）と重量帯はほぼ共通です。実質的な選択基準は「対地高度をどこまで取れる必要があるか」と「1フライトあたりの点密度」の2点になります。
| 項目 | Scanfly ULTRA X 長距離・高密度 |
Scanfly XT 標準 |
Scanfly LITE X エントリー |
|---|---|---|---|
| 照射可能距離 ＝対地高度の上限に直結 | 300 m最長 | 130 m | 130 m |
| 照射点群数 ＝点密度・作業効率 | 1,920,000 点/秒以上最多 | 1,280,000 点/秒以上 | 640,000 点/秒以上 |
| 搭載スキャナ | Hesai Pandar XT-32M2X | Hesai Pandar XT-32 | Hesai Pandar XT-16 |
| 点群 正確度／精度 | 5 cm ／ 3 cm（3機種共通） | 5 cm ／ 3 cm | 5 cm ／ 3 cm |
| 重量 | 1.48 kg最軽量 | 1.68 kg | 1.68 kg |
| サイズ | 229 × 131 × 108 mm | 230 × 131 × 102 mm | 230 × 131 × 102 mm |
| 想定用途 | 送電線・広域山間部・高高度飛行 | 一般測量・インフラ点検全般 | 小規模現場・初期導入 |
| 参考価格 | 構成により異なるため、お見積りにて回答いたします。見積を依頼する | ||
- 照射可能距離
- 300 m
- 照射点群数
- 1,920,000 点/秒〜
- 正確度／精度
- 5cm ／ 3cm
- 重量
- 1.48 kg
- スキャナ
- Pandar XT-32M2X
- 想定用途
- 送電線・広域山間部
- 照射可能距離
- 130 m
- 照射点群数
- 1,280,000 点/秒〜
- 正確度／精度
- 5cm ／ 3cm
- 重量
- 1.68 kg
- スキャナ
- Pandar XT-32
- 想定用途
- 一般測量・点検全般
- 照射可能距離
- 130 m
- 照射点群数
- 640,000 点/秒〜
- 正確度／精度
- 5cm ／ 3cm
- 重量
- 1.68 kg
- スキャナ
- Pandar XT-16
- 想定用途
- 小規模現場・初期導入

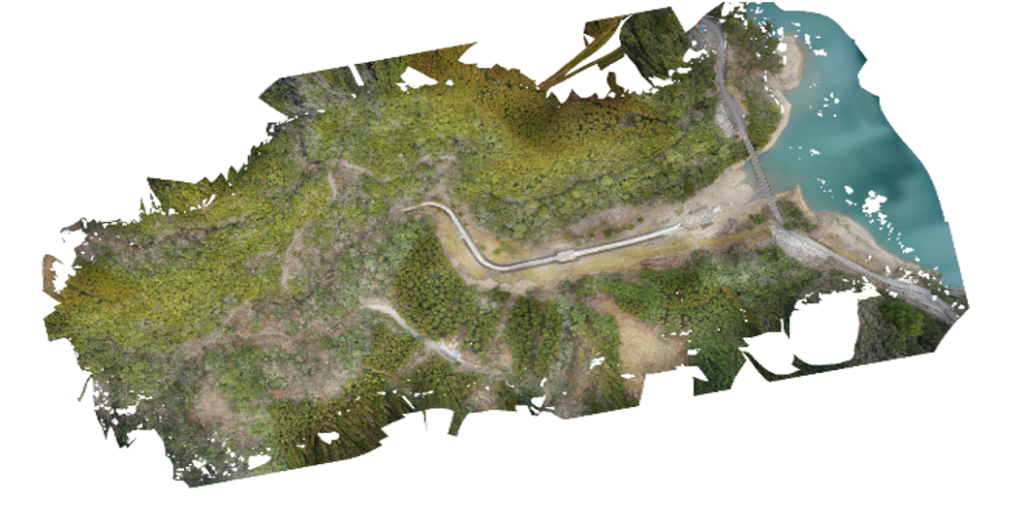

※ 360度型センサーにより様々な地形に対応します。RGBカメラ（2,400万画素）搭載により、1フライトで撮影から点群着色まで完結します。
写真測量とLiDAR測量、どちらを選ぶか
導入検討の初期段階で最も判断が分かれる論点です。コストだけで比較すると誤った選定になります。
写真測量（フォトグラメトリ）
- 導入コスト：安価
- 使用UAV：小型〜中型機
- 作成データ：DSM（数値表層モデル）
- 成果品：地表面モデル、オルソモザイク、数値地形
- 対応範囲：あらゆる現場。ただし植生下の地表面は取得不可
LiDAR測量Scanfly
- 導入コスト：写真測量より高価
- 使用UAV：中型機以上
- 作成データ：DSM ＋ DEM／DTM（数値地形モデル）
- 成果品：地表面モデル、オルソモザイク、数値地形、グランドデータ
- 対応範囲：山間部・植生下を含むあらゆるデータ取得に対応
取得できるデータ・成果品
危険を伴う現場、人力では効率の悪い現場での計測に適しています。取得した点群は用途に応じて以下の形式で出力できます。
パッケージ内容
機材単体ではなく、計測から成果品作成、初年度の運用立ち上げまでを含めた構成でご提供します。
ハードウェア
- LiDAR機材一式メーカー保証1年
- DJI Matrice 300 RTK／Matrice 350 RTK マウントキット他UAVへのカスタム対応可
- 2,400万画素 RGBカメラキットレンズキャリブレーション済
ソフトウェア
- 点群データ出力ソフトウェア永久ライセンス
- 後処理ソフトウェア POSPac UAV永久ライセンス
- 飛行計画ソフトウェア UgCS3ヶ月体験版
サービス
- 講習指導サービス実務担当者向けの操作・処理トレーニング
- 初年度アフターサポート導入後の運用立ち上げを支援
導入事例
実際の計測条件と作業量です。ご検討中の現場条件に近い事例について、詳細をお伝えできる場合があります。
高電圧送電線の線下調査
飛行速度5m/s、8フライトで20kmの調査をカバー。対地高度は50〜70mで実施。
工場敷地の現況調査
高さ45m、速度3〜5m/sのマルチコプターに搭載して計測。

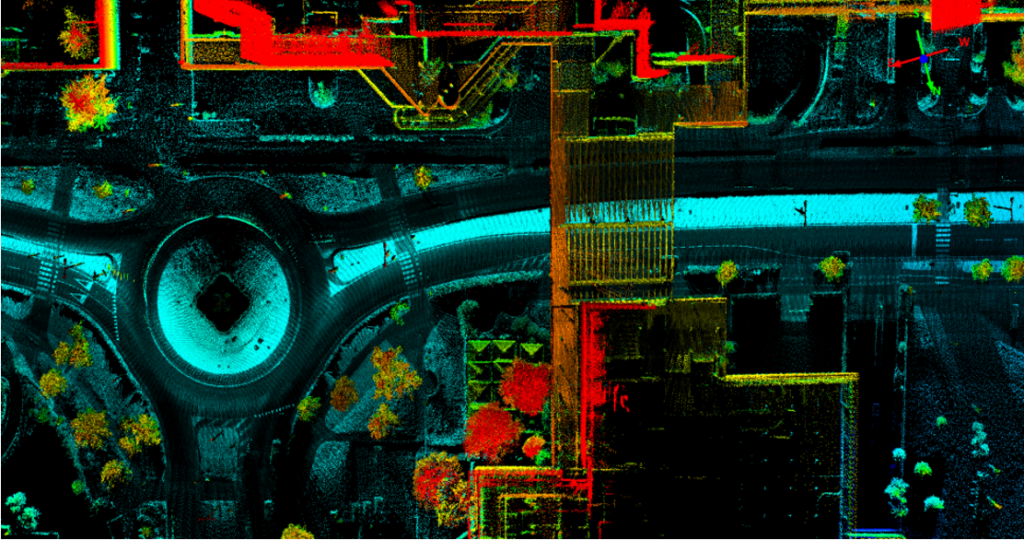

自動車搭載による市街地調査
飛行制限のある市街地を40km/hで走行計測。補正データによる後処理で精度を確保。
バックパック搭載による地下道調査
7kmの地下トンネルを歩行計測。LASファイルを4時間で生成。
買って終わりにしない、導入後の体制
機材の性能と同じくらい問われるのが「誰が飛ばし、誰が直すか」です。SkyLink Japanは販売から運用定着までを国内体制で担います。
現場条件のヒアリング
対象範囲・地形・必要成果品から、機種と運用方法を選定します。
デモ計測・実証
実際の現場条件に近い環境での計測をご覧いただけます。実施条件は個別にご相談ください。
導入・講習
機材設定から点群処理ワークフローまで、実務担当者向けに指導します。
運用支援・保守
初年度アフターサポートを標準付帯。運用が止まらない体制を整えます。
