PIX4Dcatch RTK
ワークフロー

viDoc RTK rover + Pix4D ソリューション
RTKの測量レベルの精度を持った地上3Dスキャン

PIX4Dcatch RTK (viDoc RTK rover) とは


「PIX4Dcatch RTK」とは、スマートフォン向け3Dキャプチャアプリ「PIX4Dcatch」と、専用小型デバイス「viDoc RTK rover」を組合せた三次元計測ソリューションです。LiDAR搭載型のiPhone/iPadを活用し、高精度な位置情報を持った現場の3D画像データを簡易に取得できます。

  • 大型機器は必要なし。viDoc RTK roverだけでOK
  • 高精度位置情報を付加した、現場3Dデータを取得
  • 現場撮影からSfM処理に簡単に連携可能

直感的で操作性に優れ、誰にでも簡単に点群を集めたり、
高精度な3Dデータを作成することができます。

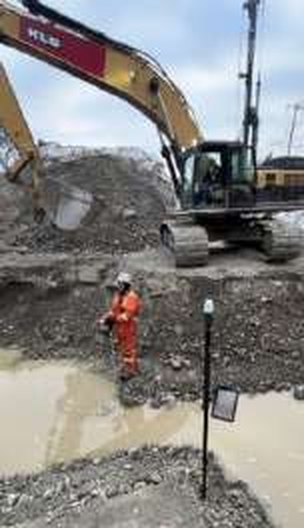

建築現場基礎

現場の工程が3Dデータなのはもちろん、時系列で可視化・共有もでき、切土・盛土の把握も。

備蓄量の体積計算

高精度の位置情報が付与されているので、生コンの計算からミキサー車の確保まで、正確に判断可能。

交通状況の把握

車両配置や事故現場の状況記録などにも活用できます。海外では実際に活用されています。

viDoc RTK rover 活用事例資料 無料ダウンロード


日本国内でも建設現場やインフラ点検事業者への導入も進み、建設や点検分野などのDX化を加速する話題の小型デバイスです。
測量、点検など現場3Dデータの生成から蓄積、共有まで徹底解説した資料を、今なら無料ダウンロード!

1.スマホを活用した撮影からデータ共有までのワークフロー詳細がわかる!

2.実際に撮影したモデルサンプルがわかる!

3.高い位置精度やモデリングの具体的な精度がわかる!

4.インフラ点検など、導入活用事例がわかる!

viDoc RTK roverでできること


ドローンなどの飛行が困難な場所などの現場において、モバイル端末による画像取得から、3Dデータの作成まで実現可能

障害物があっても計測可能。樹木や木々など上部から垂れ下がっている障害物があっても、見落とすことなくデータ収集が可能

PIX4Dcloudと連携し、撮影から取得までクラウド上で高精度な画像処理をシームレスに行える。時系列に現場を確認、体積計算や共有も可能

現場の全てをデジタルに残せます

viDoc RTK roverの基本的な使い方


  1. viDoc RTK roverを取り付けたスマホ・タブレットで検証したい対象物をゆっくり一筆書きで撮影
  2. 撮影したデータを直感操作で、そのままクラウドにアップロード(別途PIX4Dcloudの契約が必要)
  3. アップロードしたデータは自動で3Dモデルや点群に生成され、いつでもクラウドからアクセス可能

※クラウドだけでなく、デスクトップ処理ソフトにエクスポートすることも可能です。
PIX4Dmapper / PIX4Dmatic(デスクトップ処理)
PIX4Dcloud / PIX4Dcloud Advanced(クラウド処理)
※デスクトップ処理の場合、PIX4Dcatchの処理に最適化されたPIX4Dmaticをご利用いただくのがおすすめです。

viDoc RTK rover

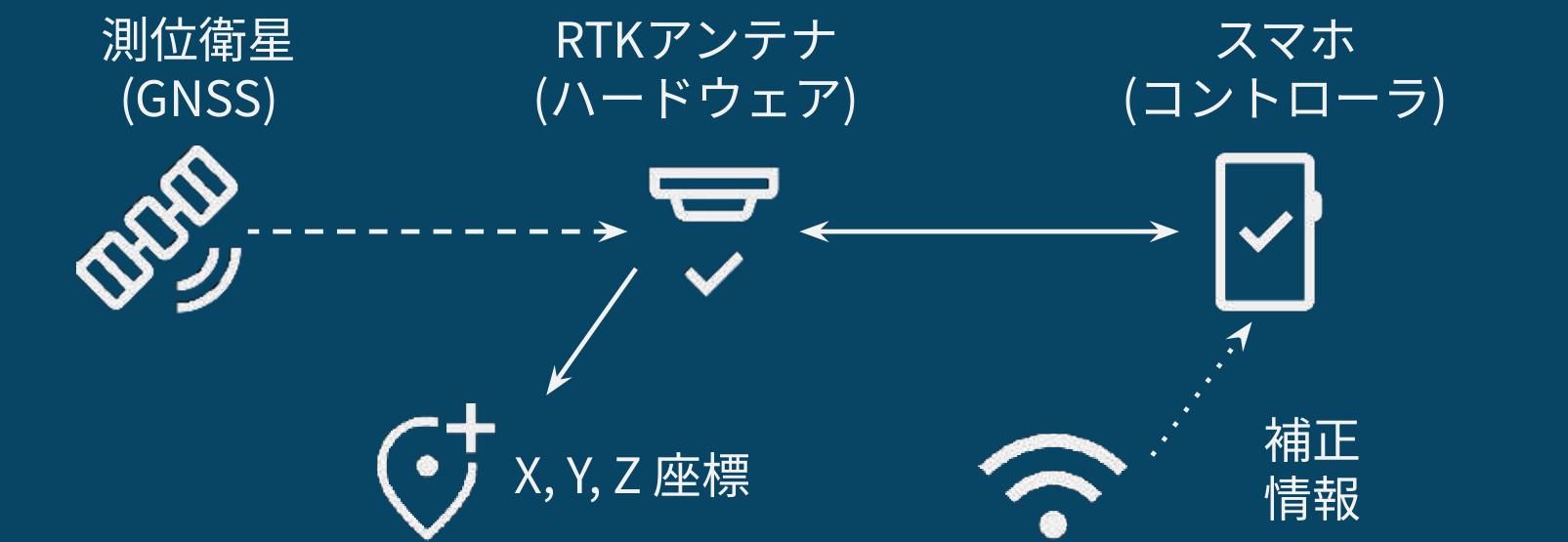

viDoc RTK roverはなぜ高精度の位置情報を取得できるのか


viDoc RTKroverは、Pix4D社が提供している無料アプリ「PIX4Dcatch」がインストールされている対応端末と
Bluetoothでペアリングし、Ntrip方式のリアルタイム補正データ配信サービスを
組み合わせることで、高精度の撮影位置を記録することができます。

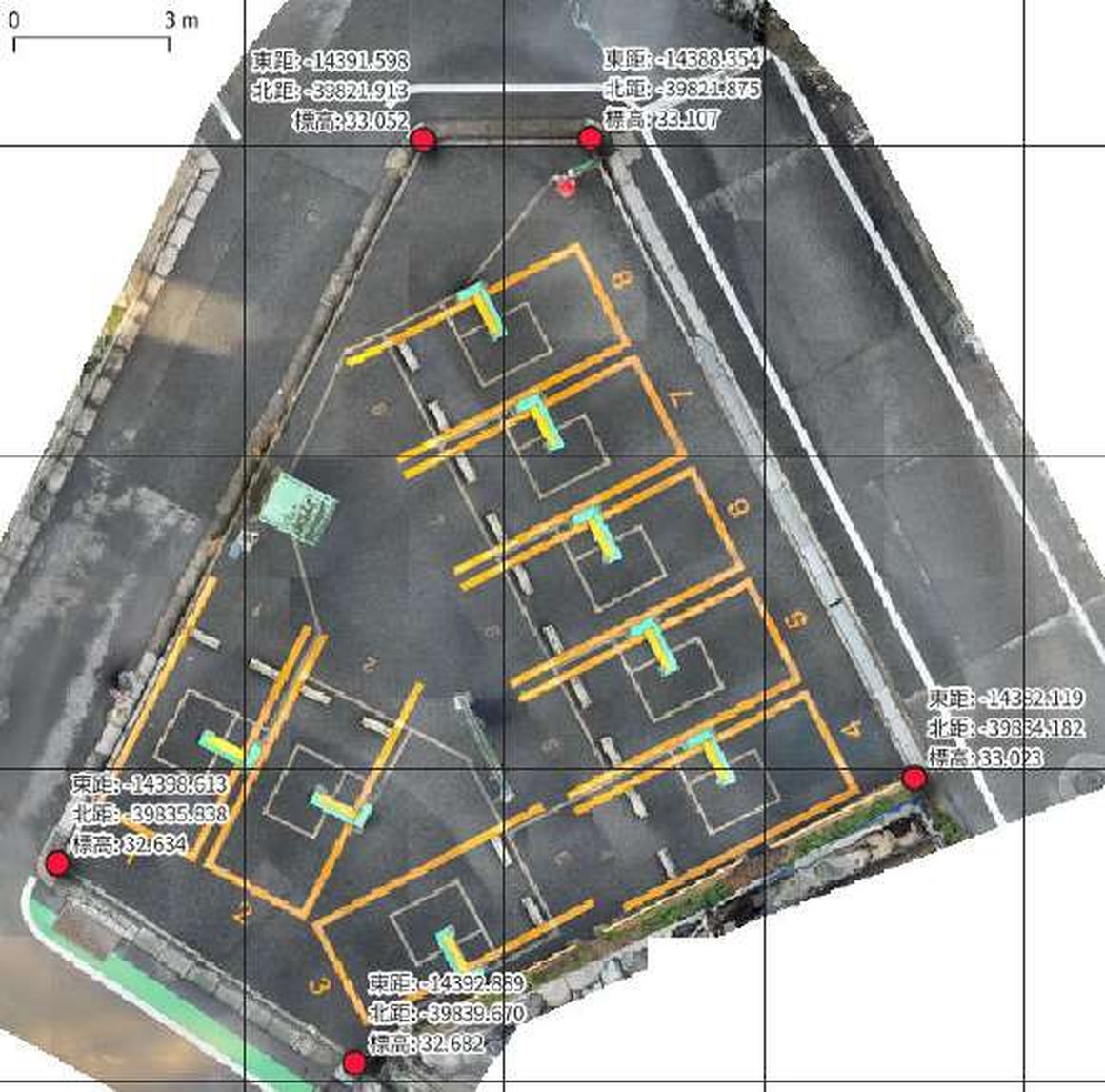

ほかにも便利なシングルポイント計測機能として、viDoc RTK rover を一脚で固定したあと、
シングルポイント計測モードにして一定時間(デフォルト設定で15秒)水平を保つことで、
レーザーが照射された位置の座標を記録することができます。(※レーザー照射機能はiPhone版のみ対応)

SkyLink Japanで購入するメリット


お客様それぞれに合わせたソリューションサービスをご提供致します

導入に関するご相談はもちろん常に無料です。
目的、計測精度、運用形態、予算等、あらゆるご要望に合わせて
最適なソリューションを、保険や教育なども合わせて提案させていただきます。
当サービスにおいて、SkyLink Japanでは、最先端のソリューションをパッケージでご用意しております。

SkyLinkパック【4DLink】活用例


弊社のSkyLinkパックのご利用で、現場のデジタル化をさらに実現することができます。
その一例をご紹介します。

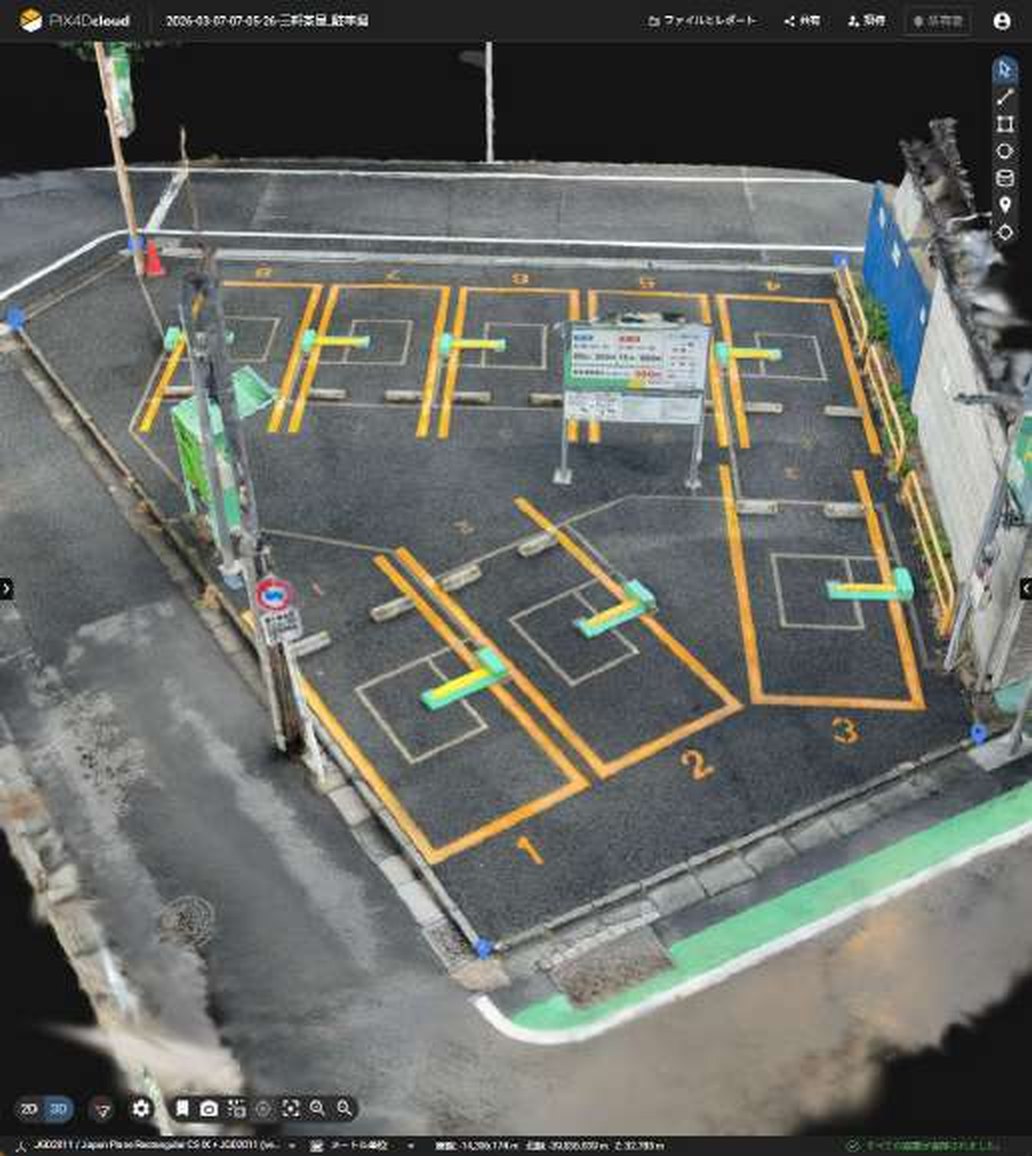

地図上に違うプロジェクトを同時配置できる

現場の作業を日付ごとに管理することができます。さらに、色分けや地図上に3Dデータを配置することができ、現場の進捗等も簡単に分かります。
(※分かりやすく、時系列が違うプロジェクトを色分け表示しています。)

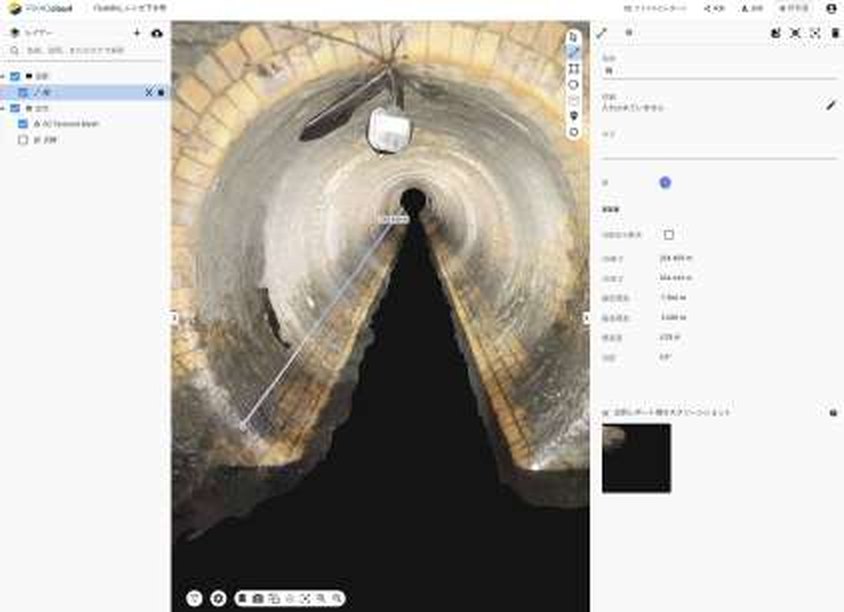

3Dはもちろん、2D写真もクラウド上で確認可能

viDocで撮影したものを3Dデータで確認。その際の点検・確認として、2D写真を拡大し、クラックや不備、欠陥など現場詳細も確認が可能。

▼ 動画で詳細ご紹介 ▼

viDoc RTK roverの製品ラインナップ


viDoc RTK roverは、iPhone Pro/ ProMax用と、iPad Pro用の2種類がございます。
※対応機種は下記でご確認ください

iPhone Pro / Pro Max用

対応機種:
iPhone 15 Pro | iPhone 15 Pro Max
iPhone 14 Pro | iPhone 14 Pro Max
iPhone 13 Pro | iPhone 13 Pro Max
iPhone 12 Pro | iPhone 12 Pro Max
iPhone 11 Pro | iPhone 11 Pro Max
iPhone XR

iPad Pro用

対応機種:
iPad Pro (11インチ、第2世代以降)
iPad Pro (12インチ、第4世代以降)

【ご利用にあたり必要となる要件】
・インターネット接続環境
・対応モバイル端末およびNtripサービスの接続契約
・PIX4Dmapper、PIX4Dmatic、PIX4Dcloud (Advanced) ライセンス (後処理用)
PIX4Dライセンス商品一覧はこちらから
