特長
CHCNAV RS10は、GNSS RTK、レーザースキャニング、ビジュアルSLAMの各技術を1つのプラットフォームに統合。これにより、屋内外を問わず3次元スキャンおよび測量作業の効率と精度が向上します。GNSS信号が弱い環境でも測量が可能となり、比類のない柔軟性を提供します。RS10は、測量、BIM、森林調査、送電線の点検、地下空間のマッピングなど、さまざまな用途に対応するよう設計されており、測量業務の拡張を目指す専門家にとって不可欠なツールです。
主な機能
GNSS RTK + SLAM
RTK、レーザー、ビジュアルSLAMを組み合わせることで、5cmの絶対精度を実現
リアルタイムマッピング
現場でリアルタイムに位置情報付き点群を取得
高精度
GNSSとLiDAR技術により、1cmの相対精度
ホットスワップ可能なバッテリー
バッテリー１つで60分間動作し、さらにホットスワップ機能により中断のない作業が可能
メリットとパフォーマンス
GNSS RTKとSLAMを組み合わせることで、他に類を見ない柔軟性を実現します。RS10は、GNSS信号が弱いまたはない領域で正確なデータ収集を保証し、屋内および屋外の測量精度を向上させます。
第4世代のGNSSアンテナと高精度のLiDARにより、5cmの絶対測定精度を実現します。RS10は、詳細なアーキテクチャ調査や複雑なインフラストラクチャプロジェクトに信頼性の高いデータを提供します。
RS10は、リアルタイムSLAM機能により、現場にて直接地理座標点群を作成します。収集されたデータに対する即時のフィードバック提供により、その場で調整しながら完全なカバレッジを確保できます。
統合型GNSSおよびSLAMテクノロジーにより、従来のループ閉鎖の必要性を排除し、フィールドデータ収集を簡素化し、プロジェクトの必要時間と労力を削減します。
RS10は、BIMや林業から電力線検査や地下マッピングまで、幅広いアプリケーションに使用できます。その汎用性は、さまざまな分野の専門家にとって貴重なツールになります。
RS10は、リアルタイムのデータ視覚化と点群処理のためのSmartGoとCoPreソフトウェアでワークフローを合理化します。収集からモデリングまで、効率的で正確なデータ管理をサポートします。
IP64等級の軽量RS10で、困難な環境でも動作します。堅牢な設計により、さまざまな条件下で信頼性と使いやすさを確保します。
ホットスワップ可能なリチウム電池により連続動作を維持します。RS10は、バッテリー1つで60分の動作時間を提供し、本体電源を切らずにシームレスな交換も可能にします。
活用事例

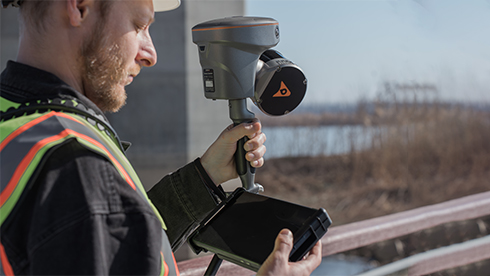

現況測量

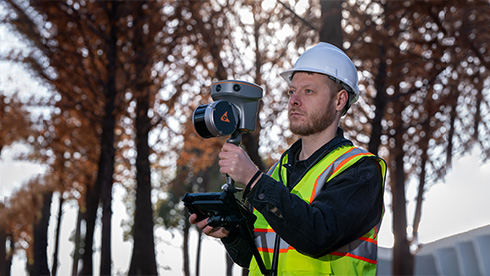

林業と植生マッピング

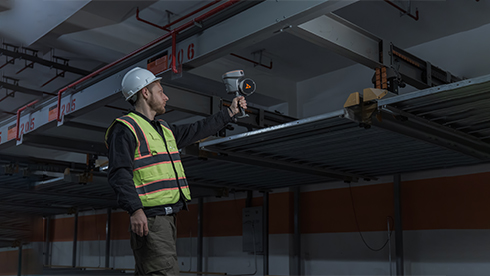

ユーティリティ検査

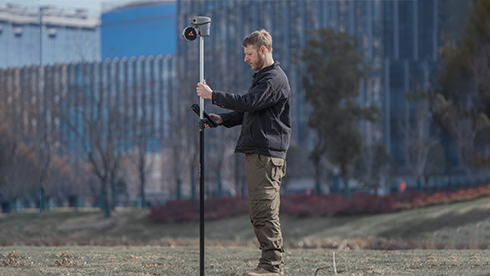

拡張地形測量
詳細仕様
CHCNAV RS10
動作環境（仕様）
1. システム性能
絶対精度：水平 <5cm RMS、垂直 <5cm RMS
相対精度：<1cm
内部ストレージ：512GB
給電モード：リチウム電池、ホットスワップ対応、ポータブル充電器対応
作業時間：1時間（バッテリー1本で）
重量：
RS10（16 Line）：1.9kg（バッテリー含む）
RS10（32 Line）：1.7kg（バッテリー含む）
リアルタイム点群表示：サポート
ループフリーのデータ収集：対応
内部バッテリー容量：24.48 Wh
2. レーザースキャナー性能
| 項目 | RS10 (16 Line) | RS10 (32 Line) |
|---|---|---|
| レーザークラス | Class 1 | Class 1 |
| 波長 | 905 nm | 905 nm |
| チャンネル数 | 16 | 32 |
| 最大スキャンレート | 1リターン：320k pts/s 2リターン：640k pts/s | 1リターン：640k pts/s 2リターン：1.28M pts/s 3リターン：1.92M pts/s |
| レンジ能力（10%反射率） | 50 m (ライン1〜4/13〜16) | 80 m (ライン5〜12) |
| 水平角度解像度 | 0.18°（10 Hz） | 0.18°（10 Hz） |
| FOV | 水平 360° 垂直 30°（-15°〜+15°） | 水平 360° 垂直 40.3°（-20.8°〜+19.5°） |
3. GNSS 性能
チャンネル数：1408（CHCNAV iStar2.0 自社技術）
対応衛星：
GPS：L1C/A, L2C, L2P(Y), L5
GLONASS：L1/L2/L5
Galileo：E1, E5a, E5b, E6*
BeiDou：B1I/B2I/B3I/B1C/B2a/B2b
QZSS：L1C/A, L1C, L2C, L5, L6*
NavIC/IRNSS：L5*
PPP：B2b-PPP
SBAS：EGNOS（L1/L5）
RTK精度：水平 <15 mm + 1 ppm RMS / 垂直 <15 mm + 1 ppm RMS
コードディファレンシャル精度：水平 0.4 m RMS / 垂直 0.8 m RMS
初期化時間：<10s
信頼性：>99.9%
4. IMU
更新レート：200 Hz
後処理精度（姿勢角）：
ロール／ピッチ：0.005° RMS
高さ：0.010° RMS
ビジュアル測量：サポート
自動初期化：対応
5. カメラ
カメラ数：3
画素数：5MP × 3
センサーサイズ：2592 × 1944
FOV：210°×170°
6. 動作環境 / 保護等級
動作温度：-20〜+50℃
保管温度：-20〜+60℃
湿度耐性：80%（結露なし）
防水防塵：IP64（IEC 60529 準拠）
7. 電源
入力電圧：9–20V DC
消費電力：<30W
バッテリー：ホットスワップ対応
8. 使用ソフトウェア
SmartGo：データ収集制御／リアルタイム点群描画
CoPre：点群処理、特徴抽出、モデリング（オプション）
LandStar：RTK観測、杭打ち、測量作図
よくある質問
ハンドヘルドレーザースキャナは、詳細な3D測定やモデルを取得するために使用されます。RS10は、測量、建設、エンジニアリング、BIM（ビルインフォメーションモデリング）、施工検証、産業用検査、文化財保存、科学捜査、その他高精度な3次元空間データを必要とするあらゆる作業で広く用いられています。
スキャン範囲、解像度、携帯性、使いやすさ、ソフトウェアとの互換性、プロジェクトの特定のニーズなどの要素を考慮し、アプリケーションに適したスキャナを確実に選択できるようにします。
ハンドヘルドレーザースキャナは、他の調査ツールとどのように統合されますか？
RS10は、GNSS RTK、レーザースキャン、ビジュアルSLAMを統合し、GNSS信号が弱い場所やない場所でも正確なデータ収集を提供します。
RS10はリアルタイムSLAMマッピング機能と効率的なループフリーのワークフローを備えており、プロジェクトの完了までに要する時間と作業負担を軽減します。
RS10は、4G、Wi-Fi、およびBluetooth® 4.2に対応しており、現場作業中のデータ伝送および通信をスムーズに行うことができます。
CHCNAV RS10の価格は、選択した構成によって異なります。詳細な価格およびオプションについては、お問い合わせページからSkyLink Japanにお問い合わせください。
