特長

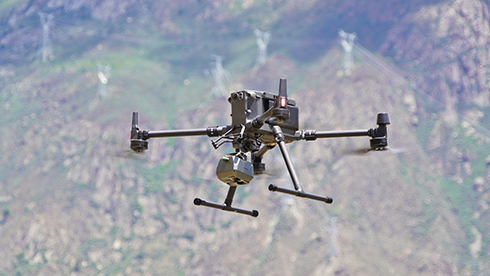

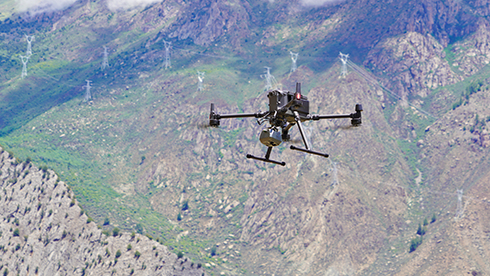

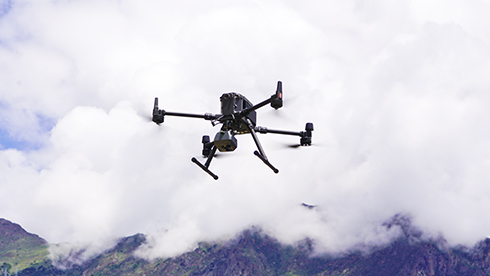

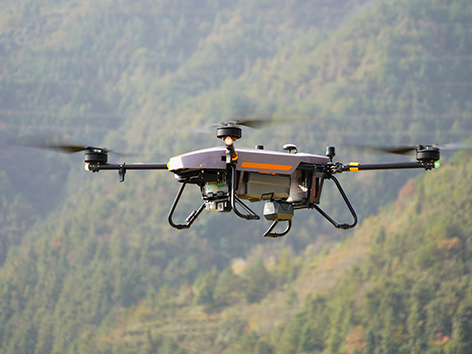

C30オブリークカメラは、CHCNAV X500、DJI M300/M350 RTKなど様々なドローンやUAVプラットフォームとのシームレスな統合を実現し、比類のない柔軟性と汎用性を提供します。
主な機能

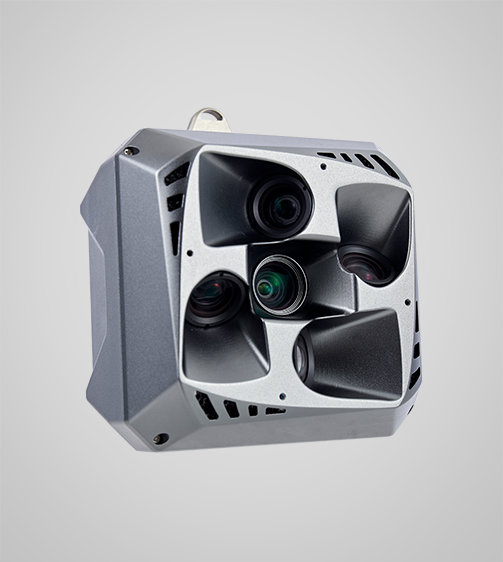

オブリーク
45°と90°の傾斜画像を撮影する合計130MPの5倍レンズ
データ管理
最大300Mb/sのデータ転送速度に対応する640GBメモリカード
シームレスな統合
Alphaport I/Fにより多様なUAVと簡単統合
メリットとパフォーマンス

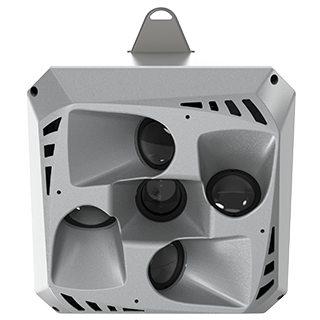

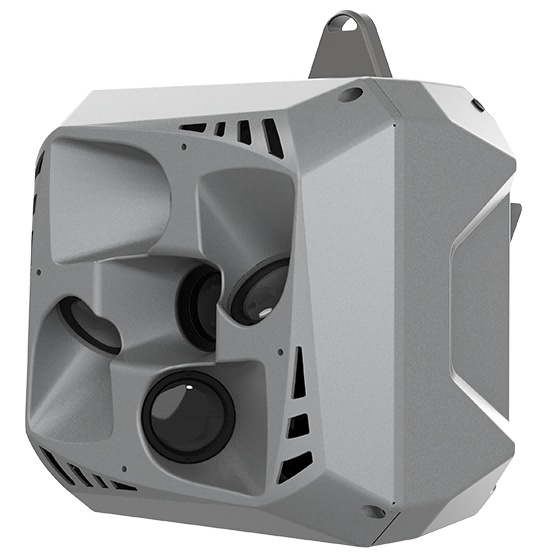

C30のレンズ5つ（合計130MP）は、45℃と90℃の傾斜画像を包括的に撮影し、詳細な3Dモデリングと複雑なマッピングプロジェクトに不可欠です。

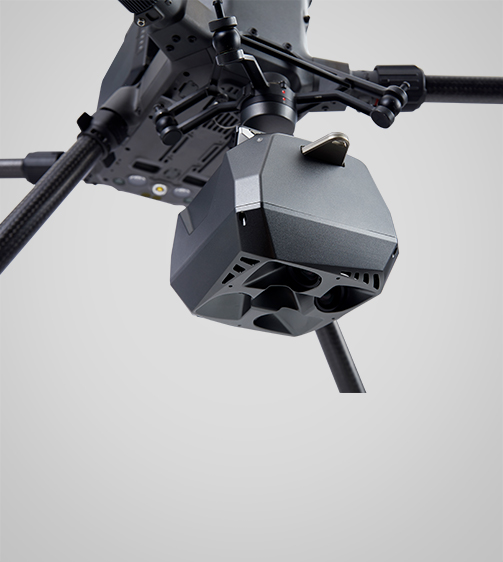

C30は、CHCNAVのX500およびDJIのM300/M350 RTKなど様々なドローンやUAVとの互換性を考慮して設計しており、柔軟性と使いやすさを実現します。

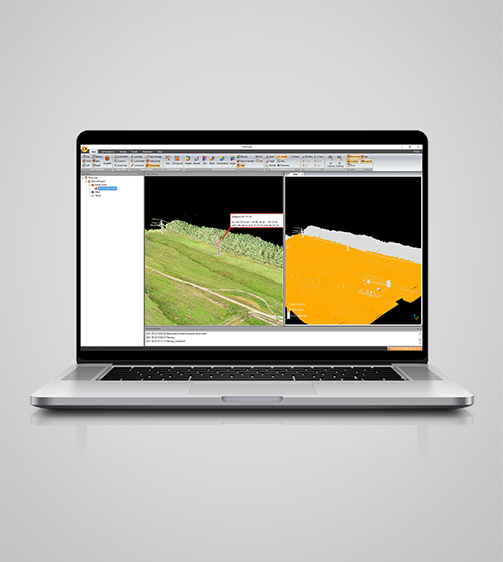

C30は、CHCNAVのLiDARシステムおよびCoPreソフトウェアとシームレスに統合され、撮影から3Dモデル作成までのソリューションを提供します

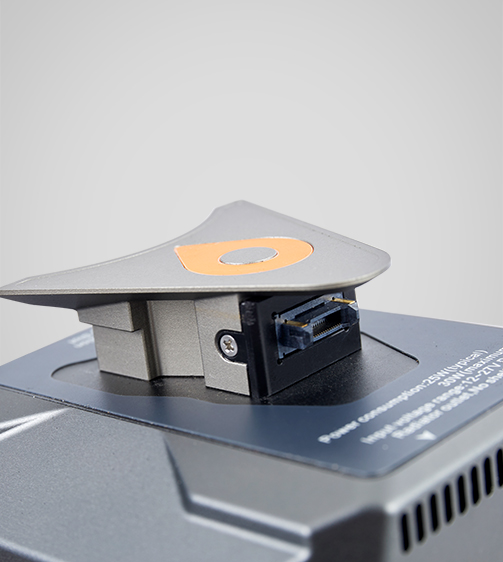

C30は、最大300Mb/sの640GBプラグインメモリカードを搭載。カメラからコンピュータへの大量データセットの効率的処理と転送を実現します。
活用事例
都市計画
洪水災害マッピング
太陽光発電所
詳細仕様
CHCNAV C30
C30カメラ（オブリーク）
センサーサイズ：23.5 × 15.7 mm
有効画素：130 MP（26 MP × 5）
画素サイズ：3.76 µm
レンズ本数：5
焦点距離：25 mm / 35 mm
レンズ角度：45° / 90°
最短撮影間隔：0.8 s
シャッター速度：1/50 ～ 1/20000
ISO：100 ～ 3200
データ記録：外部統合ストレージ 640 GB（128 GB × 5）
コピー速度：最大300 Mb/s
処理ソフト：CoPre（Copy + Aerotriangulation + Modeling）
電源：12～27 V、消費電力 25 W
重量：約605 g（転送インターフェース含む）
動作温度：-20 ～ +50 °C（保管 -20 ～ +60 °C）
シャッター寿命：200,000回
対応取付：CHCNAV Alphaport（DJI Skyportへ変換可）
対応UAV：BB4 mini / P330 Pro / DJI M300 RTK ほか固定翼・回転翼UAV
用途：空中三角測量、オルソ画像作成、オブリーク3Dモデリング、LiDAR点群カラー化
よくある質問
はい、C30は、5眼レンズにより５方向を同時に撮影することができるので、死角が発生しにくく、高解像度画像を取得できるため、高精細な3Dモデル作成が可能です。建設現場の工事進捗状況の把握、現場検査、ボリューム測定、災害状況の確認、鉄塔や電線離隔調査など多彩な場面で効果を発揮します
高度なイメージングセンサーと安定した適正露出化技術を使用して、鮮明で正確な画像を撮影します。後処理ソフトウェアは、データの精度をさらに高め、分析とマッピングのための信頼性の高い結果を確保します。
C30は、GNSSレシーバー、GCP、表定点、検証点、マッピングソフトウェアとともに使用できます。統合されたデータは、包括的で詳細なマップを提供し、地理空間プロジェクトの品質と有用性を高めます。
