特長
AlphaAir 15（AA15）は、高密度データ収集が重要な大規模業務向けに設計された軽量、高性能の航空LiDARシステムです。最大1800メートルの範囲と毎秒200万パルスを生成する能力を備えたAA15は、帯状測量、都市計画、植生分析などの測量、地理空間アプリケーションに最適です。コンパクトな設計により、UAV、小型航空機、ヘリコプターに簡単に搭載できます。
主な機能
高精度のLiDAR
150メートルで15mmの相対精度
高い透過率
植生の透過のためにパルスあたり最大リターン数16回
マルチプラットフォーム
UAV、航空機、ヘリコプターの搭載を簡単に
画像処理オプション
高解像度データ融合のための複数のカメラタイプ
メリットとパフォーマンス

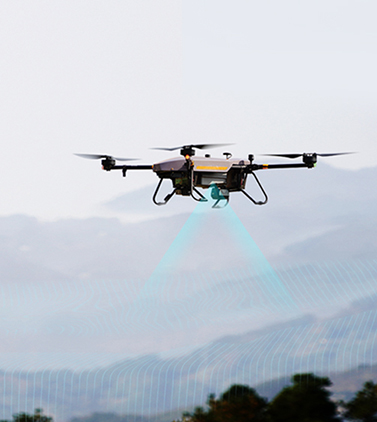

AA15は、CHCNAVの特許取得済み傾斜プリズムテクノロジーを使用して、最長150mの長距離スキャンで15mmの相対精度を実現します。その精度により、高密度の点群が不可欠な帯状測量などの複雑なプロジェクトで信頼性の高いデータが得られます。

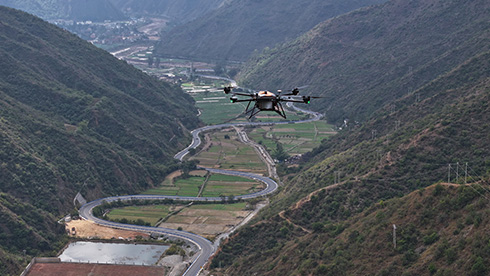

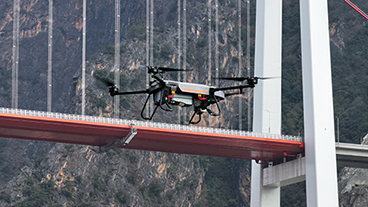

最大距離1,800メートル、飛行高度最大700メートルまで上昇し、AA15は、速道路、鉄道、パイプライン検査などの帯状測量において、ポイント損失を最小限に抑えながら大規模なエリアをカバーできます。

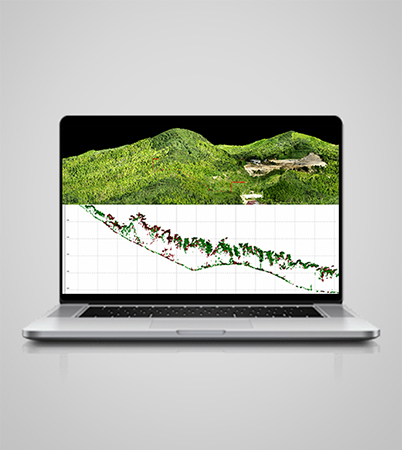

AA15は、高度なマルチターゲット機能で密集した植生を透過し、レーザーパルスあたり最大16回のリターンをサポートします。これにより、より多くの地上ポイントの検出が可能になり、森林地帯でも正確な地表データが収集出来て、地形モデルの精度が向上します。

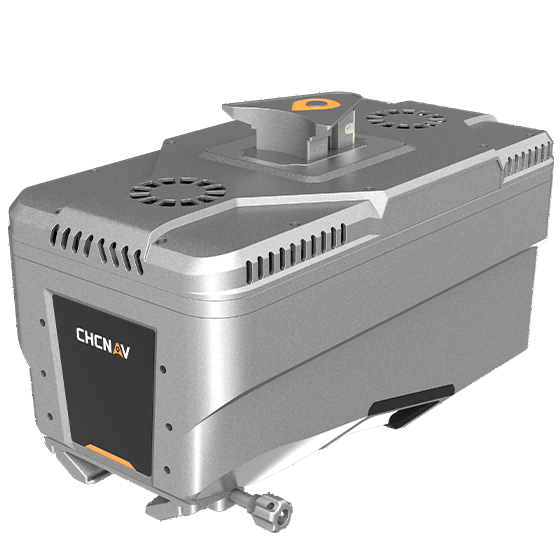

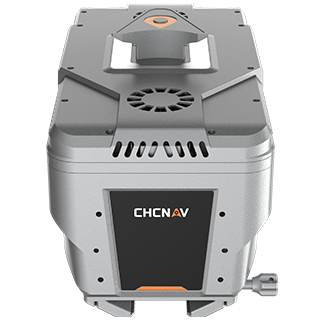

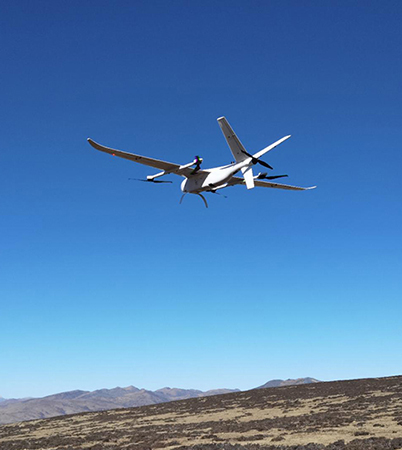

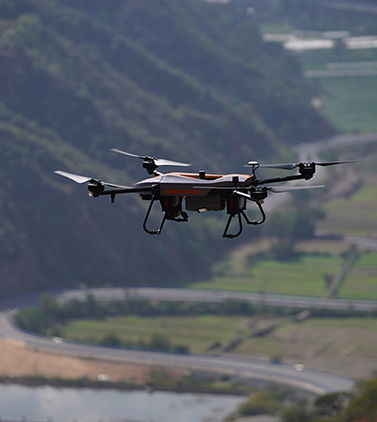

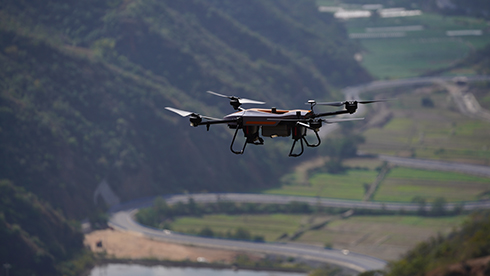

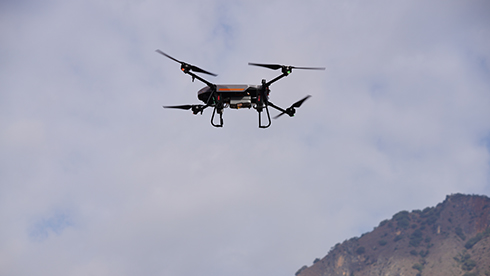

AA15の軽量設計（2.5kg）とCHCNAVの統合AlphaPortインターフェースにより、UAV、小型航空機、ヘリコプターなど、さまざまな航空プラットフォームを簡単に搭載できます。

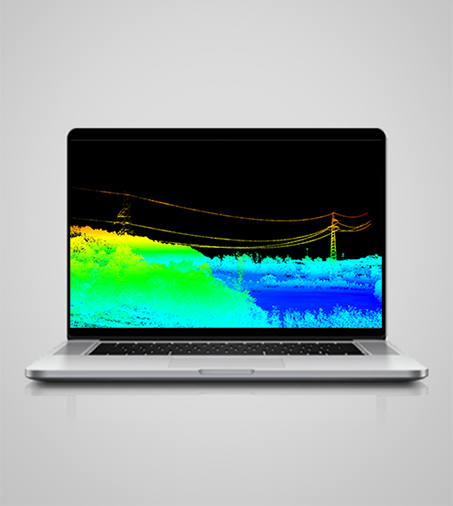

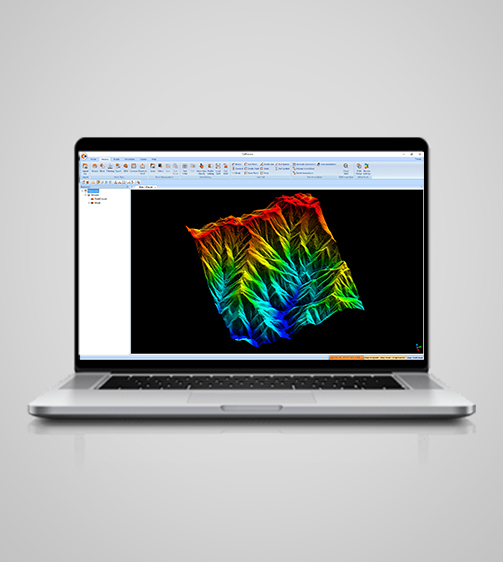

毎秒200万ポイントのAA15は、電力線検査、道路調査、都市マッピングなど、高密度の点群を必要とする用途に最適です。
AA15は、CHCNAVの45MPおよび61MPのフルフレーム校正カメラ、130MPのハーフフレーム傾斜カメラなど、さまざまな外部カメラをサポートしています。高解像度画像とLiDARデータを統合することで、3Dモデルとテクスチャマッピングの品質が向上します。

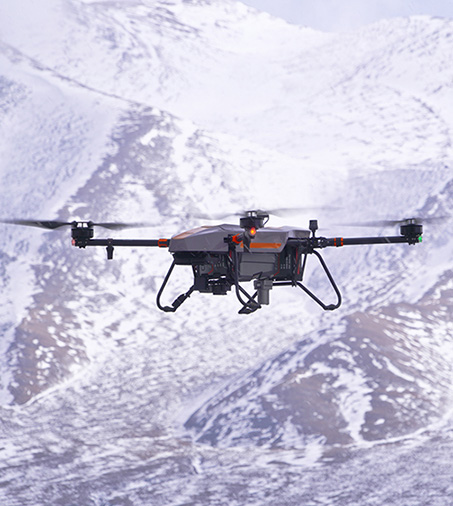

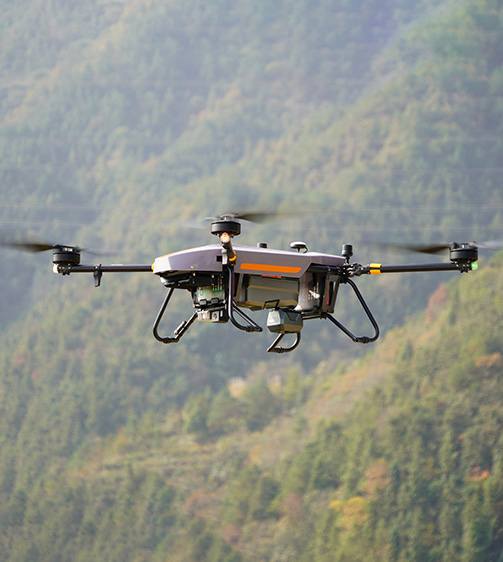

困難な環境に耐えるよう設計されたAA15は、-20°C～+50°Cの温度範囲で動作し、IP64防塵・防水性能を備えています。頑丈な構造により、さまざまな現場条件で信頼性の高いパフォーマンスを保証します。
困難な環境に耐えるよう設計されたAA15は、-20°C～+50°Cの温度範囲で動作し、IP64定格の防塵・防水性能を備えています。堅牢な構造により、さまざまな現場条件で信頼性の高いパフォーマンスを保証します。
活用事例
沿岸域監視
災害対応と復旧
電力線帯状測量

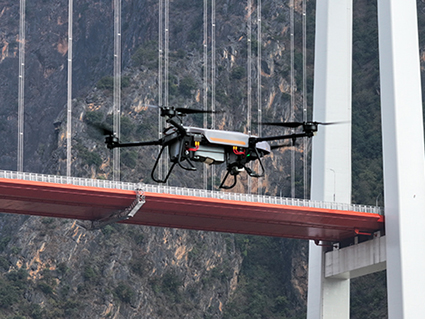

輸送網計測
詳細仕様
CHCNAV AlphaAir 15
全体システム性能
絶対水平精度：0.010 m RMS（後処理）
絶対鉛直精度：0.020 m RMS（後処理）
位置精度（後処理）：水平0.010 m RMS、垂直0.020 m RMS
取り付け：クイック装着・リリース設計
UAV/RPAS/小型有人機/ヘリコプター間を容易に切替
外形寸法：247 mm × 126 mm × 156 mm
質量：2.5 kg
データ記録容量：512 GB（オプション1 TB）
データコピー速度：80 MB/s
GNSS/INS
GNSS：GPS/GLONASS/Galileo/BeiDou/SBAS/QZSS、L-Band対応
IMU更新率：600 Hz
姿勢精度（後処理）：ピッチ/ロール0.005° RMS、ヘディング0.010° RMS
可視画像システム
（例：C5/C30、他社斜め・オルソカメラも可）
解像度：45 MP
センサーサイズ：36 mm × 24 mm（8184 × 5460）
最短撮影間隔：1 s
焦点距離：21 mm / 35 mm
画素サイズ：4.4 µm
視野角（FOV）：81.2°×59.5° / 53.4°×37.8°
レーザースキャナ
レーザークラス：IEC 60825-1:2014 準拠 クラス3R
ダイバージェンス：0.032°
マルチピリオド：最大7ゾーン
走査機構：回転ミラー
走査速度（選択式）：50〜600スキャン/秒
最小レンジ：5 m
精度（Accuracy）：15 mm（1σ, @150 m）
再現性（Precision）：5 mm（1σ, @150 m）
視野角（FOV）：75°
最大測定レート：2,000,000 測定/秒（2 MHz）
フルウェーブフォーム：対応
最大レンジ（典型値・反射率基準）
反射率>20%：例 315 m（100 kHz）→ 700 m（1.5 MHz）/ 720 m（2 MHz） など
反射率>80%：例 630 m（100 kHz）→ 1400 m（1.5 MHz）/ 1440 m（2 MHz） など
レーザーパルス繰返し周波数（PRR）
100 kHz / 200 kHz / 300 kHz / 400 kHz / 500 kHz / 800 kHz / 1 MHz / 1.5 MHz / 2 MHz
最大運用飛行高度（AGL, 反射率>20%）
例：200 m（100 kHz）〜 700 m（1.5 MHz）/ 700 m（2 MHz） など
（地形平坦を仮定）
環境性能・電気的特性
動作温度：-20 °C ～ +50 °C
保護等級：IP64
保管温度：-20 °C ～ +60 °C
湿度（動作）：80%（結露なきこと）
消費電力：60 W
入力電圧：DC 24 V（15〜27 V）
付属ソフトウェア
CoPre：データコピー、POS解算、点群・画像生成、ストリップ調整 & GCPリファイン、ノイズ最適化、DOM/3Dモデル生成
CoProcess：地形、道路、体積、道路抽出、建物抽出
注記
仕様は予告なく変更される場合があります。
(1) CHCNAV試験条件：AGL 150 m、速度8 m/s
(2) 典型条件での値
(3) 平坦地形を想定
(4) Accuracy＝真値への一致度
(5) Precision＝繰り返し測定の一致度
よくある質問
はい、AA15の軽量設計とCHCNAV Alphaportインターフェースにより、UAV、RPAS、有人航空機、ヘリコプターを簡単に搭載できます
AA15は最大範囲が1800メートルで、回廊マッピングや都市計画を含む大規模なエリアカバレッジに適しています。
AA15は、ミッション監視用のCHCNAVのSmartGoアプリ、後処理用のCoPreおよびCoProcessソフトウェアと統合され、効率的なデータワークフローを実現します。
AA15は、ミッション用のCHCNAVのSmartGoアプリ、後処理用のCoPreおよびCoProcessソフトウェアにより、効率的なデータワークフローを実現します。
