特長
AlphaAir 10（AA10）は、UAV LiDARマッピングとドローン写真測量の厳しい要件を満たすように設計された、プロの航空LiDAR+RGBシステムです。この高度なソリューションは、優れたLiDARテクノロジーと正確なGNSSポジショニング、IMUオリエンテーション、プロのフルフレームオルソ画像カメラを統合しています。CHCNAVの点群および画像融合モデリングソフトウェアと共に、AA10は3Dデータの取得と処理において、測量級の精度、効率、およびコスパを提供します。
主な機能
高精度のLiDAR
5mmの相対精度と2～5cmの絶対精度
45MPのカメラ
統合型フルフレームのオルソグラフィックカメラ
軽量

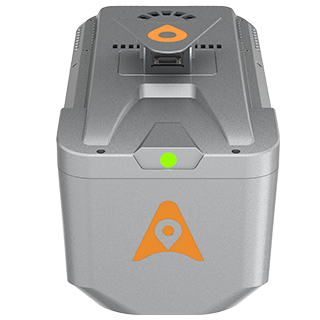

わずか1.55kgでUAVを簡単に統合
メリットとパフォーマンス
高精度のLiDARテクノロジーは、5mmの相対精度と2～5cmの絶対精度を提供します。複雑な環境でも、精度と信頼性の高いデータを使用してマッピングプロジェクトを強化します。
最大800mの測定距離と50万点/秒の高速スキャンにより、広範囲な調査を効率的かつ高精度に実現し、生産性を最大化します。

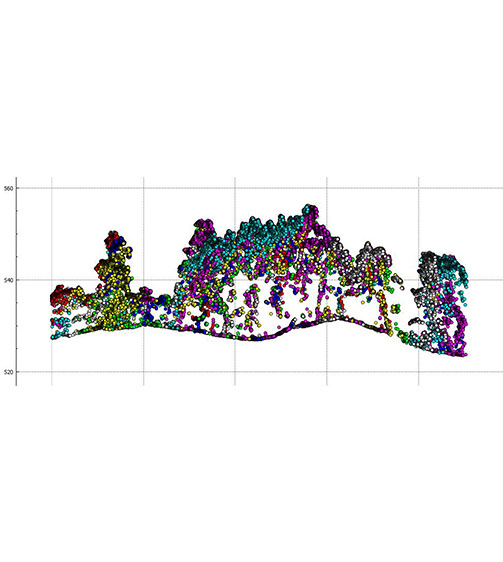

高度なマルチターゲット機能を活用し、最大8回のエコーと小径レーザーフットプリントサイズ（飛行高度100mでスポット径5.5cm）で密集した植生を透過します。地表データの取得精度が向上し、困難な環境下でも精密なDEMとDSMの作成を実現します。

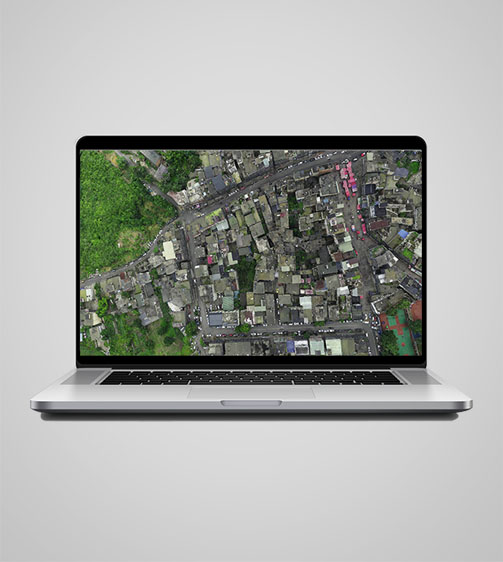

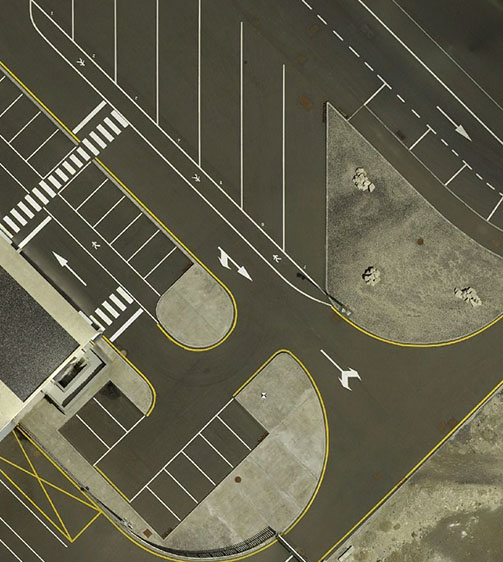

一体型45MPオルソグラフィックカメラにより、高精細な画像取得が可能。高解像度点群とオルソモザイクを組み合わせることで、精密な3Dモデル構築とリアルなテクスチャマッピングを実現します。
AA10は、CoPreおよびCoProcessソフトウェアとの連携により、3Dデータの収集、後処理、要素選別を簡単に実行。データ取得から最終成果物まで、直感的で効率的なワークフローで高品質な結果を実現します。
AA10の購入ユーザには、CoPreソフトウェアライセンス（1個）が無料で付帯しており、さらにライセンス年間更新の追加料金も不要で維持コストも削減できます。

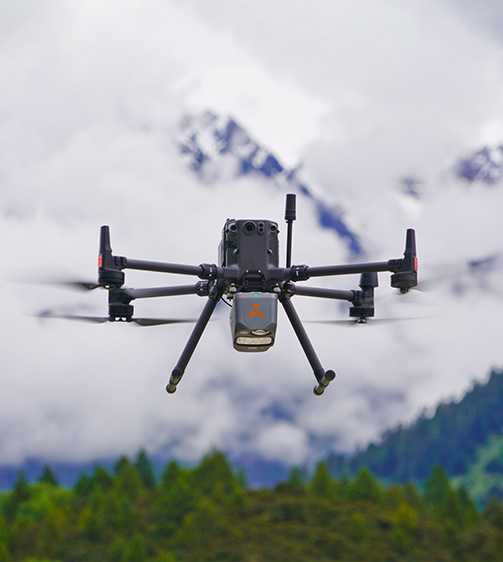

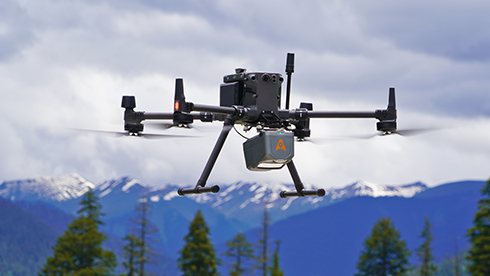

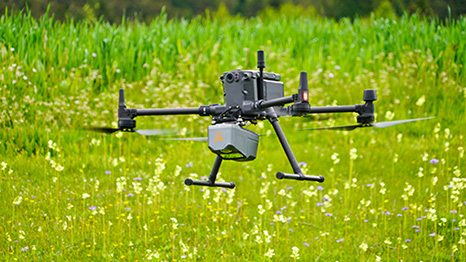

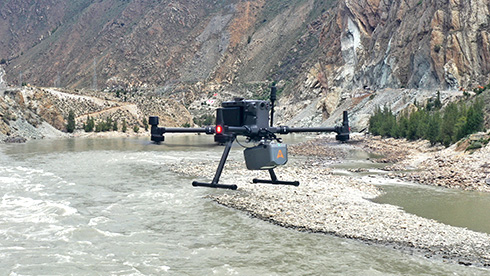

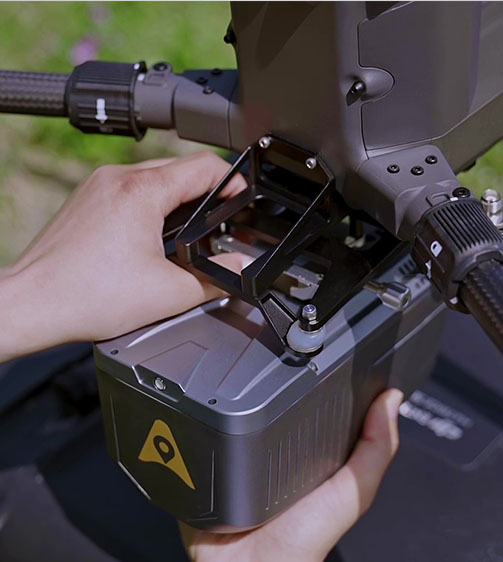

わずか1.55kgの軽量コンパクトな計測ユニットで、多様なUAVプラットフォームに対応CHCNAV独自のAlphaport取付システムなら、ワンタッチで確実に装着。現場での柔軟な運用を実現します。
さらに、CHCNAV X500ドローンを使用すれば、GNSSアンテナ設置やケーブル接続作業も不要でワンタッチで確実な3D点群データ収集の現場を運用できます。
活用事例
DEMモデル作成
森林の樹冠計測
採掘現場測量
詳細仕様
CHCNAV AlphaAir 10
システム性能
システム精度：平面 2 cm ~ 5 cm、高程 2 cm ~ 5 cm
寸法：210 × 112 × 131 mm
製品重量：1.55 kg
データ記録容量：512 GB
データコピー速度：80 MB/s
電源電圧：24 V（広範囲 13–27 V）
消費電力：40 W
動作温度：–20 °C ～ +50 °C
防護等級：IP64
LiDAR サブシステム
測距範囲：10–800 m
測距精度／繰返し精度：15 mm / 5 mm（@150 m）
最大発射点周波数：50 万点/秒
選択可能：10 / 30 / 50 万点/秒
スキャンライン速度：50–250 scans/秒
視野角（FOV）：75°
エコー数：最大 8回
角度分解能：0.001°
レーザー安全クラス：Class 1
慣性航法・測位（INS/GNSS）
更新率：500 Hz
後処理姿勢精度：ロール/ピッチ 0.006°、ヨー 0.019°
後処理位置精度：水平 0.01 m、高程 0.02 m
GNSS：GPS L1/L2/L5、GLONASS L1/L2、BeiDou B1/B2/B3、Galileo E1/E5a/E5b
一体型オルソグラフィックカメラ
解像度：4500 万画素（8184 × 5460）
レンズ焦点距離：21 mm
撮像素子：36 × 24 mm
画素ピッチ：4.4 µm
視野角：81.2° × 59.5°
最小撮影間隔：1 s
解析処理ソフトウェア
CoPre（三次元データ・スマート解算）（1ライセンス無料付帯）：
データコピー、POS 解算、色付点群生成、三次元モデル再構築
CoProcess（三次元成果・スマート生成）（有償ライセンス）：
大規模点群処理・閲覧、1クリック DEM/等高線生成、横断・縦断自動作成、堆積体体積自動計算とレポート出力
よくある質問
AA10などのUAV LiDARは、広範囲にわたる迅速にデータを収集し、正確な標高データを持つ高密度の点群を生成します。これにより、地形測量と環境モニタリングの精度と効率が向上します。
AA10は、高周波レーザーパルスと高精度なGNSS/IMU統合を使用して、詳細な3Dデータをキャプチャします。データは高度なアルゴリズムで処理され、精度を確保し、最終出力のエラーを最小限に抑えます。
Alpha Air 10は、CHCNAV X500、DJI Matrice 300/350/400シリーズ、その他のサードパーティプラットフォームなど、幅広いUAVに搭載できます。
AA10は、UAV LiDARマッピング、ドローン写真測量、地形測量、環境モニタリングに最適です。
AA10は、最大8回のエコーでマルチターゲット機能を活用し、密集した植生に効果的に透過して正確なDEMとDSMを作成します。
リアルタイムデータの可視化により、オペレーターは観測データをその場で確認できて、迅速な判断ができます。それにより作業効率を高めることができます。
CHCNAV AA10の価格は、選択した構成によって異なります。詳細な価格およびオプションについては、SkyLink Japanへお問い合わせください。
